Cámaras Termográficas para Trabajar con Electricidad

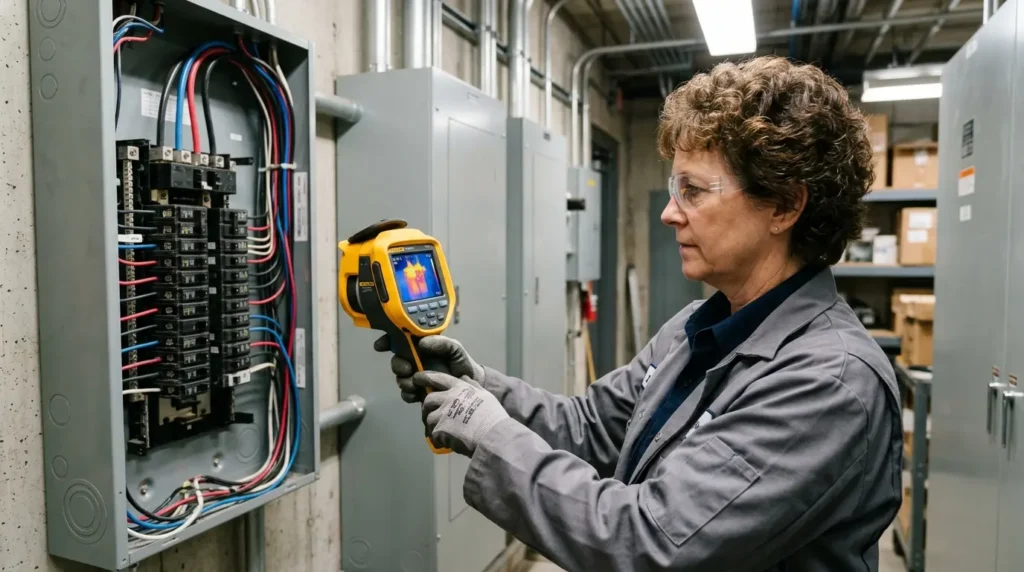

Las cámaras termográficas para electricidad se han consolidado como una herramienta de diagnóstico preventivo esencial para cualquier electricista profesional. Más allá de una simple medición, estas cámaras permiten visualizar el «peligro invisible» en cuadros y tableros eléctricos, revelando fallos como tornillos flojos o cables sobrecargados antes de que se conviertan en una avería crítica.

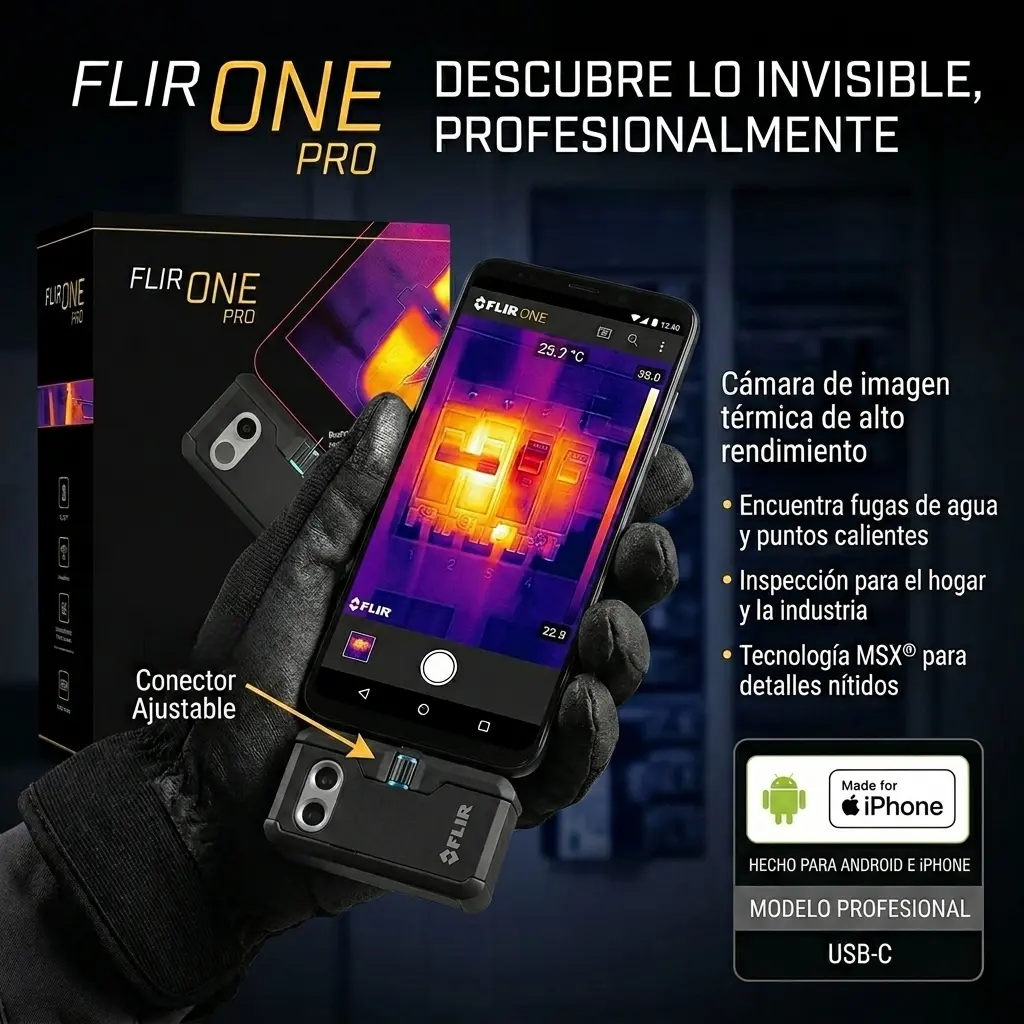

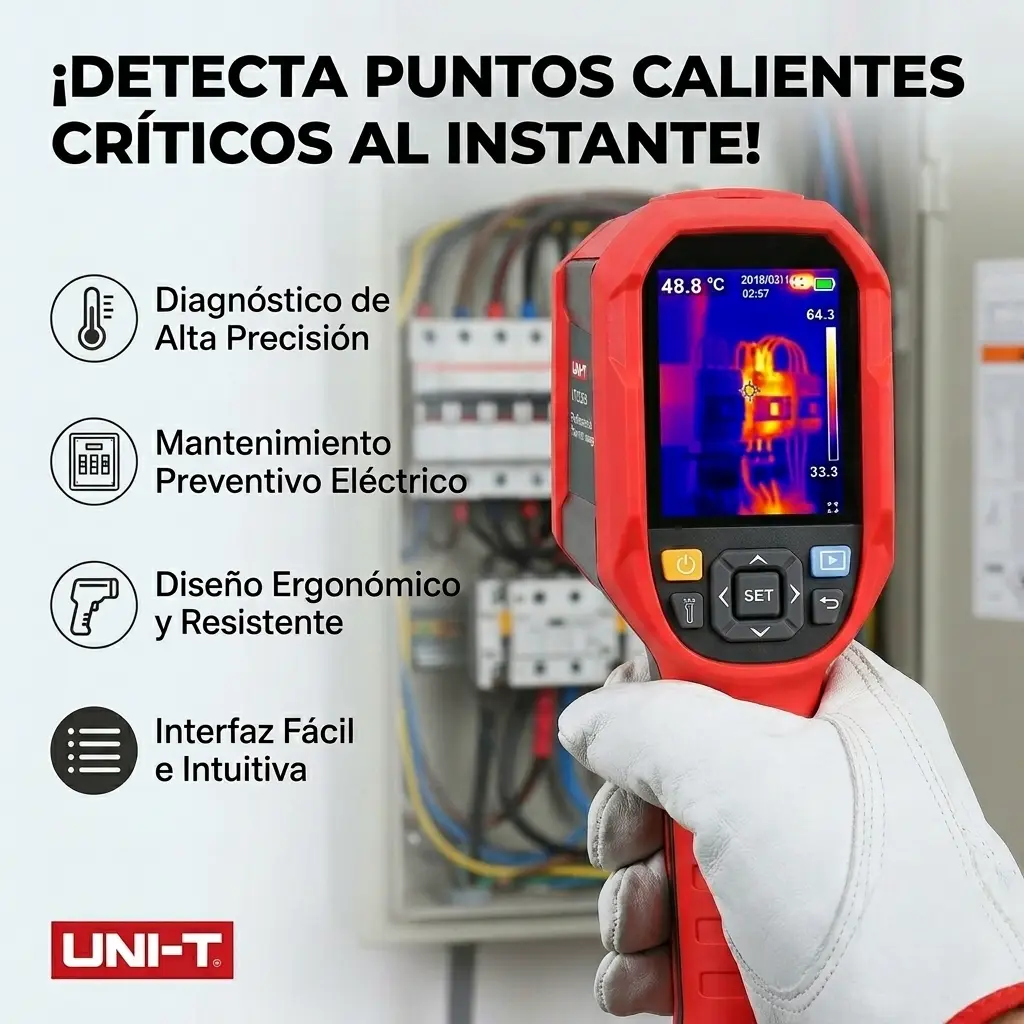

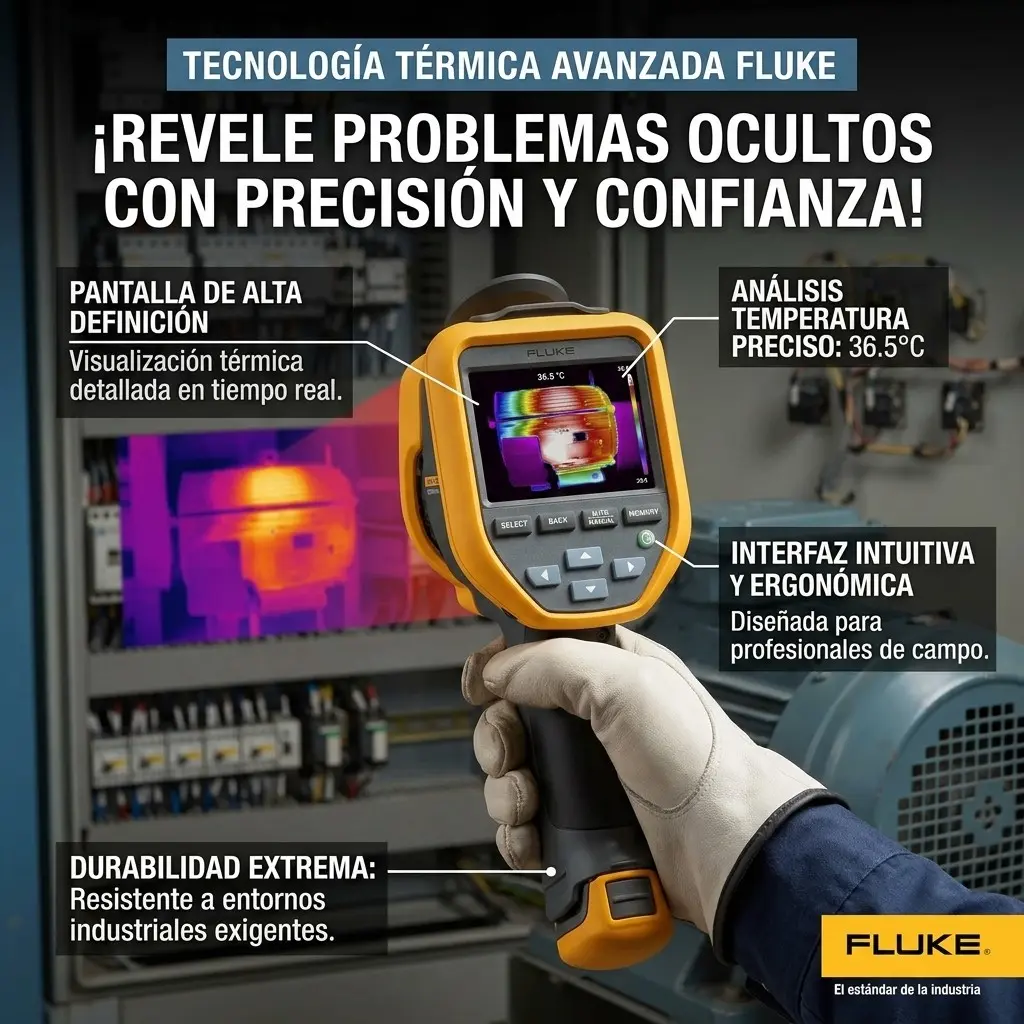

Ofertas de Cámaras Térmicas para Electricidad

¿Es necesario comprar una cámara termográfica para trabajar con la electricidad?

En España, el coste de una cámara termográfica profesional para electricidad suele oscilar entre los 200 € y los 5.000 €, dependiendo de sus prestaciones. Aunque parezca un desembolso inicial considerable, la inversión se justifica rápidamente: Según datos de CNA Insurance, el daño material promedio de un incendio eléctrico supera los $750.000, una cifra que no incluye las graves pérdidas financieras por la interrupción total o parcial del negocio.

Las cámaras termográficas para electricidad permiten realizar inspecciones bajo carga (es decir con los equipos en funcionamiento, idealmente el sistema debe tener al menos un 40% de su carga habitual para que los fallos sean visibles) y sin contacto físico, evitando suspensiones de servicio que suponen pérdidas económicas para los clientes.

Conceptos técnicos fundamentales para tu elección

Para dominar esta herramienta, es necesario comprender cómo interactúa la electricidad con el calor:

• Efecto Joule y Ley de Ohm: Cuando la corriente fluye a través de una resistencia (como una conexión floja o un cable muy fino), parte de la energía se convierte en calor (P=I2R). Las cámaras captan estas «firmas térmicas» de alta resistencia mucho antes de que ocurra un cortocircuito.
• Emisividad: Es la capacidad de un objeto para emitir calor. Los plásticos o cables oxidados emiten calor eficientemente (emisividad cercana a 0.95), pero los metales brillantes reflejan el calor del entorno como un espejo, lo que puede falsear la lectura.

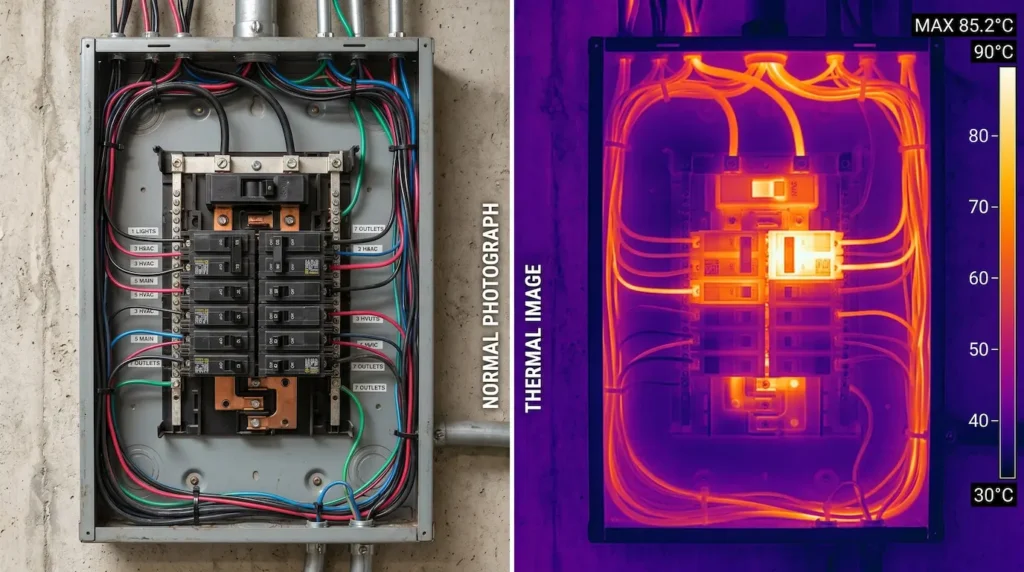

• Fusión de Imagen (IR-Fusion / MSX): Esta tecnología superpone la imagen térmica con una foto real, permitiendo identificar con precisión qué borne o pieza exacta es la que está fallando, evitando ver solo «manchas rojas» difusas.

¿Qué buscar en un escaneo profesional?

Las fuentes eléctricas coinciden en dos patrones principales de fallo que todo técnico debe saber identificar:

1. Alta resistencia por contacto deficiente: Se manifiesta como un punto caliente muy pequeño a veces de menos de 2 mm en terminales o conectores. Si un fusible está caliente en un solo extremo, suele ser un contacto flojo; si lo está en ambos, indica una sobrecarga.
2. Desequilibrio de fases: En sistemas trifásicos, cargas idénticas deberían generar temperaturas idénticas. Un desequilibrio de tensión superior al 1% puede deteriorar las conexiones y hacer que los motores fallen prematuramente.

Criterios de Gravedad (Alerta Roja)

Según las normas NETA, se debe actuar de inmediato cuando:

• La diferencia de temperatura entre componentes similares supere los 15 °C.
• Un componente esté más de 40 °C por encima de la temperatura ambiente.

¿Qué características buscar en una cámara termográfica para trabajar con electricidad?

Si buscas una herramienta profesional, fíjate en estas tres especificaciones:

• Resolución Térmica: Para industria, se recomienda al menos 256 x 192 píxeles para ver detalles a distancia segura.
• Sensibilidad Térmica (NETD): Se mide en milikelvins (mK). Cuanto menor sea el número (ej. 40 mK), más capaz es el sensor de detectar variaciones mínimas de calor.
• Rango de Temperatura: Un rango hasta 400 °C es suficiente para la mayoría de aplicaciones eléctricas.

Usos prácticos de las cámaras termográficas para electricidad

La gran ventaja de este tipo de cámaras es que permite realizar inspecciones a una distancia segura, sin contacto físico y con los equipos en pleno funcionamiento , evitando detener la actividad comercial o industrial.

• Inspección de cuadros y tableros eléctricos: Es la mejor aliada para detectar conexiones flojas o corroídas. Estas fallas generan una alta resistencia al paso de la corriente, creando un «punto caliente» debido al efecto Joule (el calor generado por la resistencia eléctrica) que puede fundir componentes rápidamente.
• Desequilibrio de fases: En sistemas trifásicos, si una línea muestra una temperatura mucho mayor que las otras, indica un desequilibrio de carga o una sobrecarga. Esto provoca un desgaste prematuro en los motores y equipos conectados.
• Mantenimiento de plantas fotovoltaicas: Permite identificar celdas defectuosas en paneles solares de forma inmediata. Una celda dañada deja de generar energía y comienza a consumirla en forma de calor, apareciendo en la pantalla como un punto brillante que reduce drásticamente la eficiencia de toda la planta.

Pasos para inspeccionar un tablero eléctrico con una cámara termográfica

Trabajar con electricidad exige un orden estricto para garantizar la seguridad del operario y la precisión de la lectura.

1.Seguridad y Carga: Usa siempre el Equipo de Protección Personal (EPP).

Asegúrate de llevar las medidas de protección adecuadas como guantes dieléctricos y gafas de seguridad antes de abrir cualquier tablero eléctrico. Para que la cámara termográfica pueda detectar el calor y las fallas eléctricas, el tablero debe inspeccionarse con los equipos funcionando a un 40% o más de su capacidad operativa.

2.Ajuste de Emisividad: Compensa el tipo de material.

Configura el valor de emisividad en el menú de tu cámara termográfica para detectar correctamente la electricidad. Para la mayoría de los componentes en España como plásticos, aislantes y metales oxidados, un valor estándar de 0.95 ofrece lecturas muy fiables.

3.Escaneo General y Fusión: Busca el contraste de color.

Con tu cámara termográfica realiza un barrido general del tablero eléctrico a una distancia segura. Activa la función de fusión de imagen (MSX/IR-Fusion) para delinear los componentes. No te fijes solo en los números; busca anomalías visuales (por ejemplo, si de tres fusibles idénticos, uno brilla en naranja y los otros dos en azul).

4.Enfoque y Captura: Evita imágenes borrosas.

Acércate sin olvidar el margen de seguridad y enfoca perfectamente el objetivo. Una imagen desenfocada altera los datos de temperatura de la cámara. Captura el termograma para registrar la anomalía y añadirla al informe de mantenimiento.

Desventajas y limitaciones de las cámaras termográficas para electricidad

Ninguna herramienta es perfecta y las cámaras termográficas para electricidad no son la excepción. Para realizar un trabajo profesional impecable, es necesario conocer los límites físicos de la termografía:

• Factores ambientales: Cuando realizas inspecciones en exteriores y la zona tiene viento constante puede llegar enfriar de forma artificial un componente que realmente está defectuoso, ocultando la falla y provocando un falso negativo, es necesario fijarse en estas condiciones para evitar problemas futuros.
• Reflejos térmicos: Hay que ser cuidadoso cuando se trabaja superficies metálicas pulidas o los componentes nuevos de cobre ya que actúan como espejos térmicos, exacto reflejan la temperatura del entorno o del propio técnico en lugar de mostrar su temperatura real.

Sin embargo existen investigaciones que demuestran cómo la combinación de cámaras termográficas para electricidad con algoritmos de Inteligencia Artificial permite predecir averías de forma automática; un claro ejemplo de este avance se detalla en este estudio sobre detección de fallas en instalaciones eléctricas mediante imágenes térmicas, ideal para quienes buscan profundizar en las tecnologías de mantenimiento predictivo más avanzadas.
